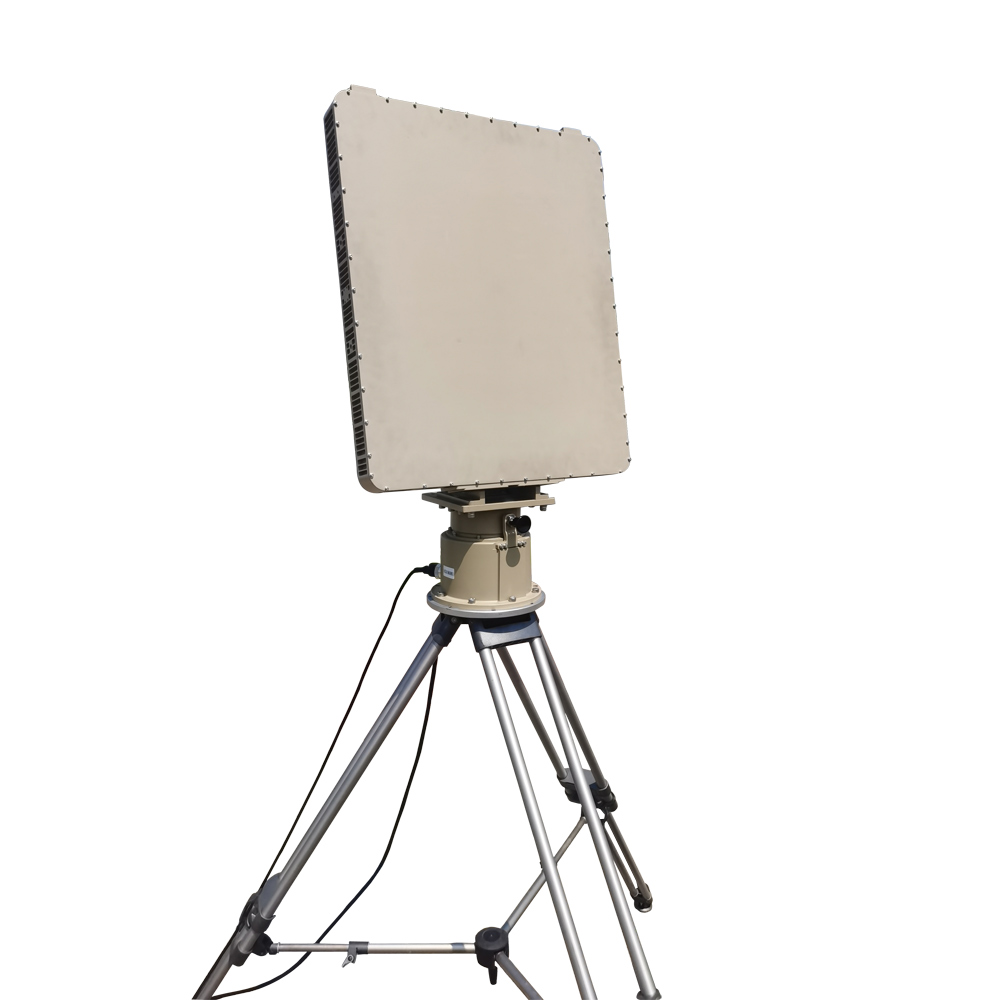

Radar de detección de drones Uav de 8 km para vigilancia aérea a baja altitud con onda continua de frecuencia modulada

Sistema de radar

Escaneo mecánico azimutal, sistema de formación de haz digital de elevación (DBF)

Tecnología

FMCW (onda continua de frecuencia modulada)

Frecuencia de funcionamiento

9,8-10G

Número de salto de frecuencia

4

Cobertura de elevación (FOV de elevación)

-3 ~ 60°

Cobertura de azimut (FOV horizontal)

360°

Altitud de detección

≥2000m

Velocidad de la antena

30 rpm (180°/s), se puede actualizar a 60 rpm (360°/s)

Rango de detección

≥8 km (dron RCS=0,01 m ²)

≥12 km (dron RCS=0,1 m ²)

≥15km (dron RCS=1m ²)

≥15 km (humano)

≥15km (Helicópteros, vehículos)

Rango ciego

≤50m

Precisión del azimut

4°

Resolución de elevación

7°

Exactitud

Precisión de rango ≤5m(RMS)

Precisión de azimut ≤0,4° (RMS)

Precisión de paso ≤0,4° (RMS)

Detección Rango de velocidad radial ​​

1m/s - 150m/s

Capacidad de seguimiento de objetivos

≥300 lotes

Transmitir potencia

≤30W

Consumo de energía

≤330W

Fuente de alimentación​

220 VCA

Adaptabilidad ambiental

Temperatura de trabajo: -40 ~ +55 ℃

Clase de protección

IP65 (grado de protección del host IP67)

Tamaño del anfitrión

(Servo tocadiscos excluido)

540mm*675mm*85mm

Peso

≤35kg
