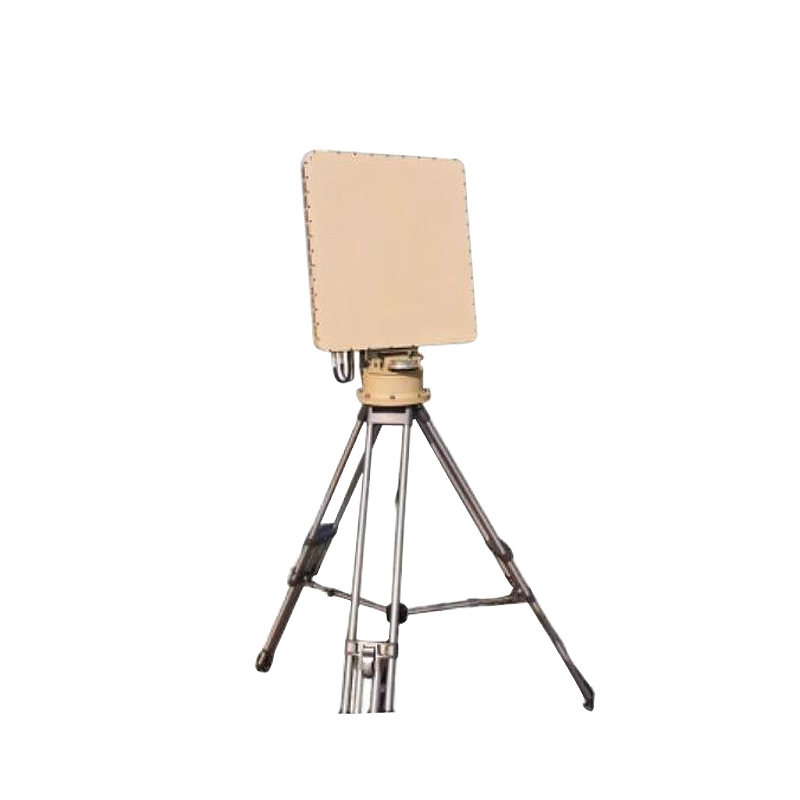

Radar C-Uas Fmcw de vigilancia de baja altitud y tres coordenadas con detección de drones de 5 km

Sistema de radar

Escaneo mecánico de azimut, sistema de formación de haz digital de elevación (DBF)

Tecnología

FMCW (onda continua de frecuencia modulada)

Frecuencia de funcionamiento

9,8-10G

Número de salto de frecuencia

4

Cobertura de elevación (FOV de elevación)

-5 ~ 40°

Cobertura de azimut (FOV horizontal)

360°

Altitud de detección

≥1000m

Rango de detección

≥5 km (dron RCS=0,01 m ²)

≥8 km (RCS humano = 0,7 m ²)

≥10km (RCS del vehículo=2m ²)

Rango ciego

≤50m

Velocidad de la antena

30 rpm (180°/s), se puede actualizar a 60 rpm (360°/s)

Precisión del azimut

4°

Resolución de elevación

7°

Exactitud

Precisión de rango ≤5m(RMS)

Precisión de azimut ≤0,4° (RMS)

Precisión de elevación ≤0,4° (RMS)

Detección Rango de velocidad radial ​​

1m/s - 150m/s

Capacidad de seguimiento de objetivos

≥200 lotes

Transmitir potencia

≤20W

Consumo de energía

≤200W

Fuente de alimentación​

220 V CA/30-52 V (voltaje estándar 48 V)

Interfaz de comunicación

GigabitEthernet

Adaptabilidad ambiental

Temperatura de trabajo: -40 ~ +55 ℃

Clase de protección

IP65 (grado de protección del host IP67)

Tamaño del host
(se excluye el servogiratorio)

595mm*500mm*85mm

Peso

≤30kg
